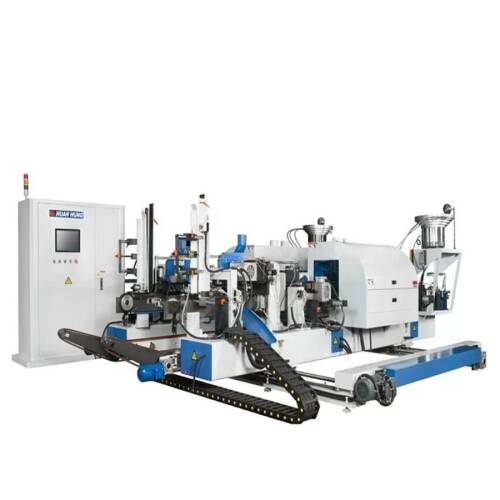

Máy đa chức năng HH-RTC-10A

(1 đánh giá của khách hàng)
  • Model: HH-RTC-10A
  • Chiều dài tối đa: 1200mm
  • Chiều rộng tối đa: 150mm
0908.333.757 Nhận báo giá

Đặc tính sản phẩm

MÁY CẮT, KHOAN, PHAY, PHUN KEO VÀ CẤY CHỐT 2 ĐẦU TỰ ĐỘNG

Model: HH-RTC-10A

  1. Kích thước hiệu quả

    – Chiều dài tối thiểu        : 150mm

    – Chiều dài tối đa            : 1200mm

    – Chiều rộng tối thiểu      :  40mm

    – Chiều rộng tối đa          : 150mm

    – Độ sâu tối thiểu            : 16mm

    – Độ sâu tối đa                : 40mm

  1. Các thiết bị được trang bị

    – Hàng rào an toàn giữa khoản hở ở giữa và nắp bảo vệ ở 2 đầu.

    – Một hệ thống băng tải đưa phôi thành phẩm trở lại đầu của thiết bị,

    – Bằng cách này, người vận hành có thể lên phôi, nhận và xếp phôi thành phẩm

  1. Công suất khoảng 6 ~ 12 mảnh / phút.
  1. Cấu trúc

    – Thân kết cấu thép nặng, kết cấu hai đầu, một đầu để cố định, đầu còn lại có thể di chuyển được. Cả hai đầu đều hỗ trợ tổng cộng tám nhóm xử lý,

    – 4 nhóm được cài đặt ở bên phải và 4 nhóm ở bên trái.

    – Mỗi khu vực gia công được trang bị một xi lanh ép phôi.

    – Chiều rộng đóng mở tối đa của thiết bị là 1600mm.

  1. Thiết bị điều khiển PLC, các tính năng baogồm:

    – Định vị của đầu cuối di động. Tự chẩn đoán lỗi. Bắt đầu nhóm xử lý. Xử lý số lượng phôi. Tốc độ sản xuất.

    – Thiết bị này thích hợp để nắn chính xác các chi tiết thẳng, đục lỗ, mộng hở, dán keo và lắp mộng thanh tròn.



  1. Hệ thống tự động đưa phôi:

Tự động đưa phôi xếp chồng, có thể được sử dụng để cấp phôi tự động cho phôi phẳng. Hệ thống tự động đưa phôi kích thước hiệu quả :

    – Chiều dài tối thiểu       :    150mm

    – Chiều dài tối đa           :    1600mm

    – Chiều rộng tối thiểu     :     38mm

    – Chiều rộng tối đa        :     150mm

    – Độ sâu tối thiểu           :     16mm

    – Độ sâu tối đa              :      40mm

  1. Thiết bị có đầu hướng dẫn như sau
  •  Đầu 1-2

     – Hai nhóm xử lý cưa dọc, một ở đầu cố định và một ở đầu di chuyển. Đối với chiều dài cố định chính xác.

     – Máy cưa chính điều khiển tần số 3HP, 2800rpm / 5000rpm

     – Đường kính lưỡi cưa  250mm

     – Các nhóm gia công này hoạt động trên đường ray chính xác và được cắt chính xác.

     Đầu 3-4

     – Nhóm khoan ngang, model “03UFL”, một tổ hợp nằm ở mặt bên di động.

     – Động cơ Điều khiển tần số 2HP, 3000 vòng / phút / 5000 vòng / phút

     – Các cụm khoan được cung cấp trên mỗi nhóm có thể thay thế và có thể xoay 360 độ.

     – Mỗi nhóm khoan Tsui 3, khoảng cách lỗ khoan 32mm

     – Các nhóm xử lý khoan này hoạt động trên đường ray, nhanh hơn, với khả năng khoan chính xác, hướng dọc và thẳng đứng.

     – Thiết bị giới hạn hành trình kiểm soát độ sâu khoan.

     Đầu 5-6-7-8

     – Bốn chốt, hai ở đầu cố định và hai ở đầu di chuyển. Đối với chiều dài cố định chính xác.

     – Motor phay 7,5HP, điều khiển tốc độ 3000 vòng / phút / 6000 vòng / phút

     – Đường kính dao 40mm, 90mm (L)

     – Các bộ phận gia công này được vận hành trên các đường ray chính xác và có thể điều chỉnh bằng tay theo cả hướng ngang và dọc.

     Đầu 9-10

     – Một nhóm gia công mộng tròn, một ở đầu cố định và một ở đầu di chuyển. Mỗi nhóm được trang bị ba kim phun có thể điều chỉnh.

     – Khoảng cách trung tâm nhỏ nhất 16mm

     – Khoảng cách trung tâm lơn nhất 150mm

     – Mỗi nhóm được trang bị một bể rung

     – 2 Thùng, một để keo, một để mộng.

     – Có thể gia công mộng thanh tròn 6 và 8mm
